ВХОДНОЙ КОНТРОЛЬ ЗРА

Одним из приоритетных направлений деятельности предприятия является капитальный ремонт и входной контроль запорно-регулирующей и фонтанной арматуры.

Типы обслуживаемой арматуры:

• Запорная: клиновые задвижки, шиберные задвижки, дисковые задвижки
• Регулирующая: регулирующие клапаны, запорно-регулирующие клапаны
• Защитная: обратные клапаны
Предохранительная: пружинные клапаны
• Фонтанная: устьевое оборудование для нефтяных и газовых скважин

Входной контроль ЗРА

Входной контроль производится с целью предотвращения монтажа арматуры, не соответствующей требованиям документации, условиям договоров (контрактов) на поставку, а также выявления бракованной продукции и недопущения ее к монтажу.

По результатам освидетельствования оформляется и выдается Заказчику акт, в котором записывается решение о пригодности арматуры к монтажу. В акты вносятся сведения о выявленных дефектах.

Виды выполняемых работ при входном контроле ЗРА:

1. Визуальный контроль:

• Проверка сопроводительной документации;

• Контроль соответствия качества и комплектности требованиям нормативной документации с проведением идентификации арматуры для выявления контрафактных изделий;

• Контроль отсутствия вмятин, задиров, механических повреждений, коррозии.

2. Инструментально-измерительный контроль:

• Контроль диаметра проходного сечения, строительной длины, параллельности фланцев корпуса
и крышки.

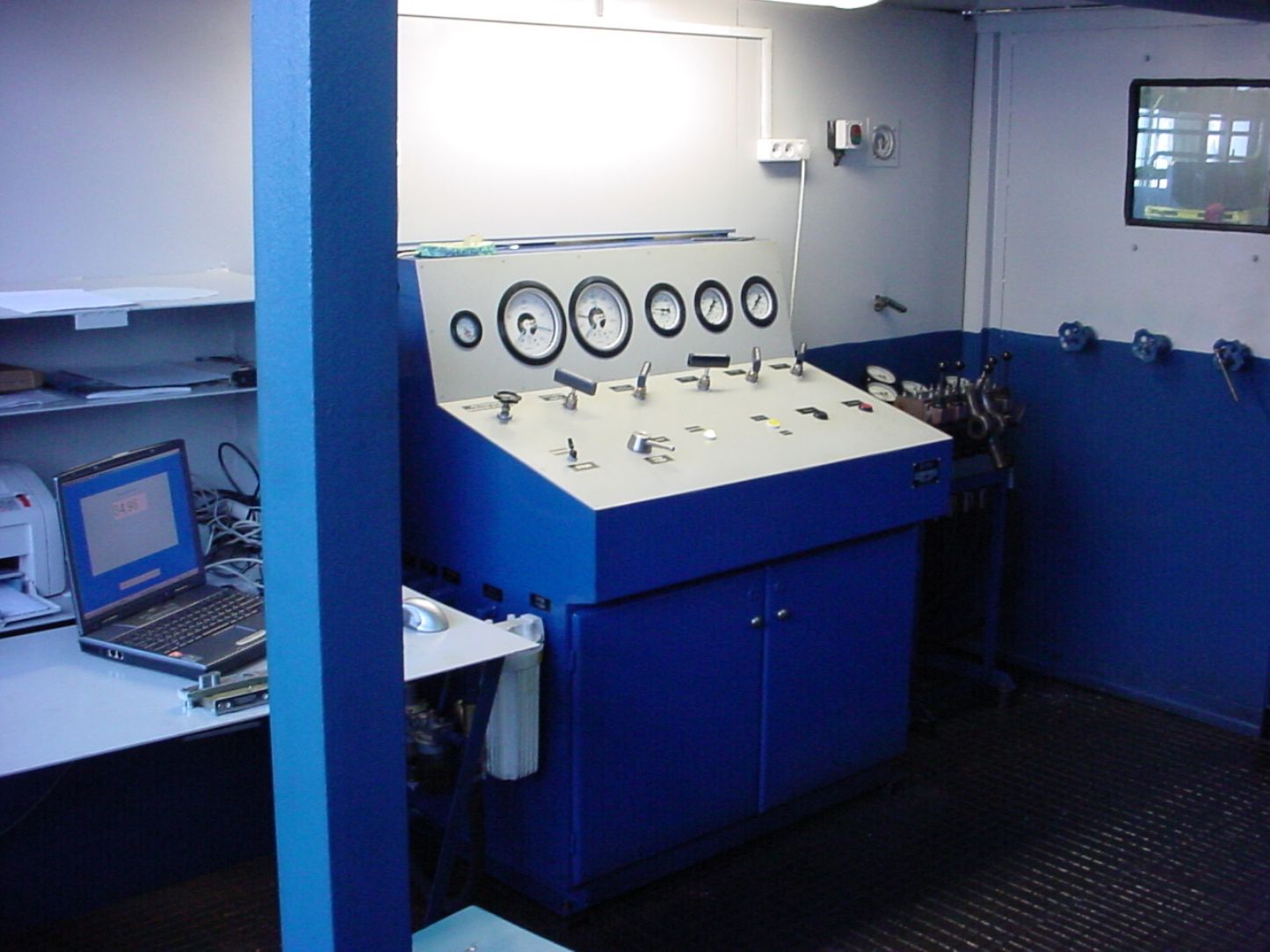

3. Гидравлические испытания:

• Испытания материала корпусных деталей и сварных швов арматуры на прочность,
на герметичность относительно внешней среды, на работоспособность, контроль усилия закрытия
и открытия, герметичность верхнего уплотнения, затвора воздухом.

4. Консервация

• Смазка подвижных частей запорно-регулирующей арматуры, установка защитных заглушек. Консервация запорной арматуры выполняется в соответствии с ГОСТ 9.014.

Технология проведения входного контроля запорной арматуры

Запорная и фонтанная арматура, колонные головки принимаются представителем
АО «Нижневартовскремсервис» от заказчика путем наружного осмотра с проверкой комплектности. ЗА, ФА и колонные головки для проведения входного контроля сдаются в комплекте без ЗИП, согласно комплектовочной ведомости. Оборудование не принимается для проведения входного контроля при отсутствии паспорта завода изготовителя.

Испытания на герметичность уплотнения штока и соединений корпусных деталей
и на герметичность запорного устройства проводятся поочередно: сначала испытания проводят
на герметичность соединений корпусных деталей, затем на герметичность запорного устройства. Запорное устройство арматуры двунаправленного действия должно быть испытано в оба направления.

Недопустимыми дефектами сварных швов являются: трещины любых видов и направлений
в металле шва, по линии сплавления и в околошовной зоне, наплывы, сужения, перерывы, подрезы и несплавления, непровары, шлаковые включения и другие дефекты размером более 10% толщины шва.

На обработанных уплотнительных и посадочных поверхностях дефекты (забоины, задиры, царапины и др.) не допускаются.

Фланцевые соединения задвижки должны соответствовать требованиям ГОСТ 12815-80, ГОСТ 12821-80, оборудование устья скважин должны соответствовать требованиям ГОСТ 28919-91
и требованиям альбома типовых схем фонтанных арматур, колонных головок и ЗМС.

При испытании на герметичность проверяется:

У трубопроводной арматуры:

● Герметичность запорного устройства (затвора);

● Герметичность разъема корпус-крышка;

● Герметичность сальникового уплотнения.

У фонтанной арматуры и колонных головок:

● Герметичность запорных устройств (затвора) задвижек;

● Герметичность сальниковых уплотнений задвижек;

● Герметичность элементов конструкции фонтанной арматуры (колонной головки);

● Герметичность фланцевых соединений фонтанной арматуры.

Значение давления, при котором проводят испытания, приведены в Таблице 1. Давление должно соответствовать Ру соответствующей арматуры.

Значения испытательного давления при проверке на герметичность

Таблица 1

Продолжительность испытаний ЗА и ФА при испытании герметичности относительно внешней среды (ГОСТ5762-2002) (металла и соединений корпусных деталей, сальникового уплотнения)

Таблица 2

Продолжительность испытаний ЗА и ФА при испытании герметичности затвора (ГОСТ9544-93)

Таблица 3

Гидравлические испытания фонтанной арматуры и колонных головок включают в себя:
• Первичный период удержания давления
• Вторичный период удержания давления

Гидравлические испытания запорной арматуры включают в себя:
• Первичный период удержания давления;
• Снижение давления до нуля;
• Вторичный период удержания давления.

Оба периода удержания давления должны продолжаться не менее 3 мин, при этом отсчет времени начинается при достижении номинального давления.

Максимально допустимые значения протечек при входном контроле по каждому классу герметичности, приведены в Таблице 4. Нормы герметичности должны соответствовать классу герметичности арматуры по ГОСТ 9544-2005.

Таблица 4

Запорная арматура считается выдержавшим испытание на герметичность, если во время испытания отсутствуют:
• Течи, потения в сварных соединениях и на основном металле;
• Протечки по затвору, не более значений, указанных в таблице 4;
• Протечки по разъёму корпус-крышка.
• Протечки в сальниковом уплотнении.

Фонтанная арматура и колонная головка считаются выдержавшими испытание на герметичность, если в установленный период удержания давления не наблюдается видимых утечек. Изменение давления в период удержания должно быть менее 5% испытательного давления.

Результаты гидравлических испытаний заносятся в журнал. Составляется акт входного контроля арматуры.

После окончания испытаний ЗА, ФА, колонные головки подлежат сборке в комплектности поставки.
